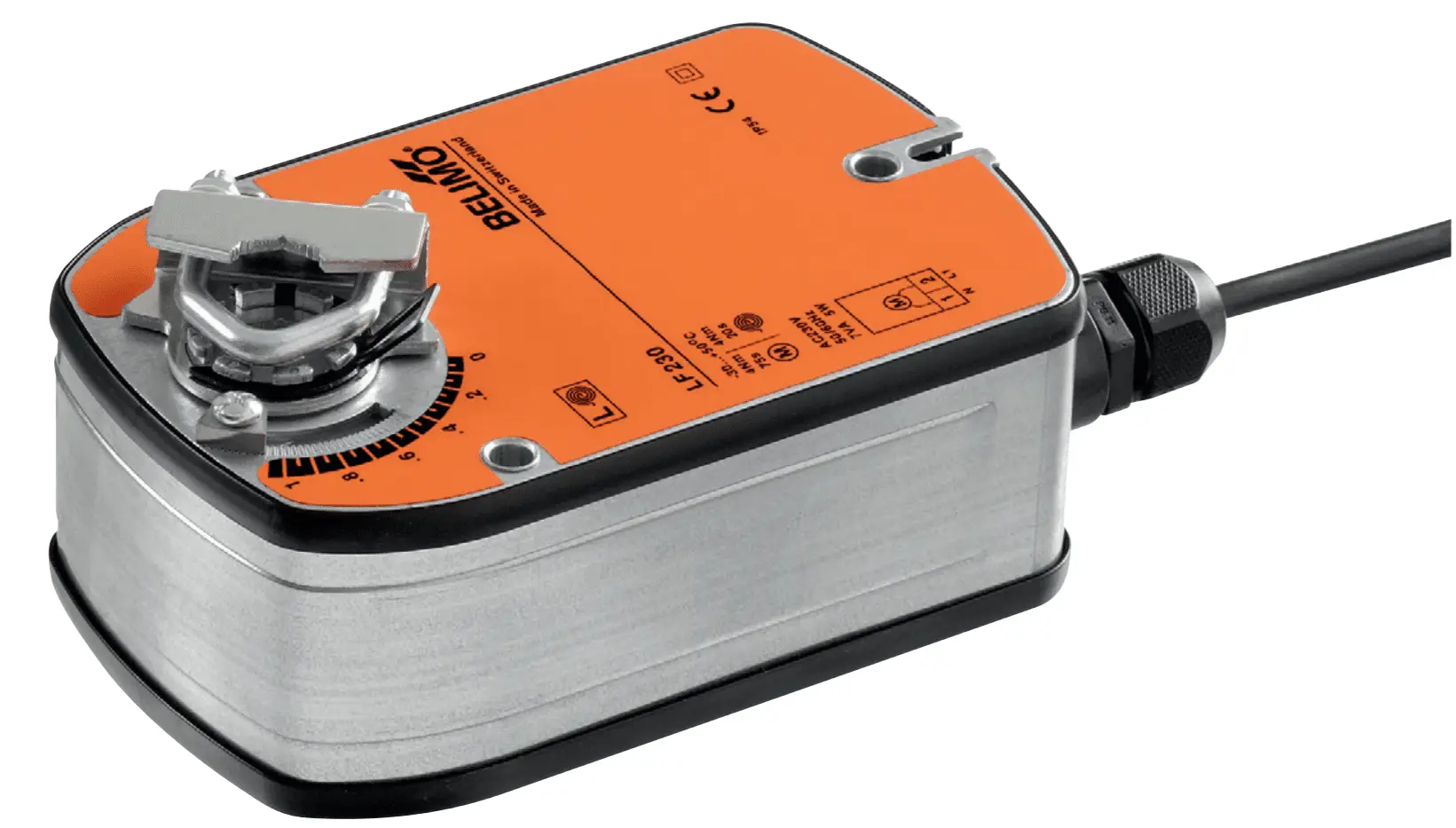

4Nm Actuator 230Vac/dc Spring Return LF230
£216.00
Spring-return actuator with emergency control function for adjusting dampers in technical building installations.
âš¡ Electrical Calculator
🔌 Cable Size Reference
🌬 Unit Converter
🔋 Transformer VA & MCB Calculator
📊 Reference Guide
| Current (A) | Cable Size (mm²) |
|---|---|
| 6 | 1 |
| 6-12 | 1.5 |
| 12-25 | 2.5 |
| 25-32 | 4 |
| 32-40 | 6 |
| 40-64 | 10 |
| You must consider Ambient Temperature, Location and Thermal insulation in contact with cable. | |
Description
Spring-return actuator with emergency control function for adjusting dampers in technical building installations.
Specification
Nominal Voltage:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â AC 230V
Nominal Voltage Frequency:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 50/60Hz
Nominal Voltage Range:                        AC 198…264V
Power Consumption
In operation:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 5W
At rest:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 3W
For wire sizing:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â 7VA (lmax 150mA @ 10ms)
Connection Supply/Control:                    Cable 1m, 2 x 0.75mm²
Parallel Operation:Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Â Yes
LF230_datasheet_en-gb
Additional information
| Cable Length | 10 Meters, 15 Meters, 5 Meters |
|---|
